Antennes

L'antenne est l'élément déterminant l'obtention des performances optimales dans l'etablissement de liaisons radioélectriques fixes ou mobiles.

Les antennes proposées avec la gamme e-Rake prennent en compte chaque type de liaisons et de services à établir. Les liaisons WiRake en mode point à point FDD ou TDD et MIMO de 2 à 8 antennes sont durcies , blindées et disposent de 2 à 8 polarisations circulaires afin de traiter tous les vecteurs de polarisation quel que soient les aléas de la propagation.

Dans le cas d’une application faisceau Hertzien MIMO a Double polarisation RHCP et LHCP les vecteurs seront toujours alignés ou choisis par le processus OFDM MIMO. Le rendement et les performances seront maximales et optimisées en continu.

Modèle d'antenne FH MIMO RAKE Dual Slant RHCP/LHCP

Explicatif du fonctionnement RHCP-LHCP
Explicatif du fonctionnement MIMO

Spécifications

  • Omnidirectionel et sectoriel.
  • Spécifique Warfare Mobirake.
  • Gamme couverte de 40 MHz à 26 GHz.
  • Double à Octuple polarisation RHCP et LHCP.
  • Documentation et spécifications ICI.
  • Test d'antenne et de propagation non a vue derrière des montagnes ICI



Antennes militaires: colinéaires, directives, hélice, de 20 MHz à 6 GHzColinear_omniditrectional_2_6_dB_40_800_MHz

Antenna_Grid_nato_4.5GHz

logo-PDF Antenne colinéaire verticale 84-86 MHz 3 dB 500 watts (autres fréquences sur demande)



logo-PDF Antenne TETRAPOL 380-430 MHz 6 dB 100 watts ( autres fréquences sur demande)

  • Antenne Grid Parabolique NATO 4.4-5.0 GHz gain 26 dBi  100 watts ( autres fréquences sur demande)

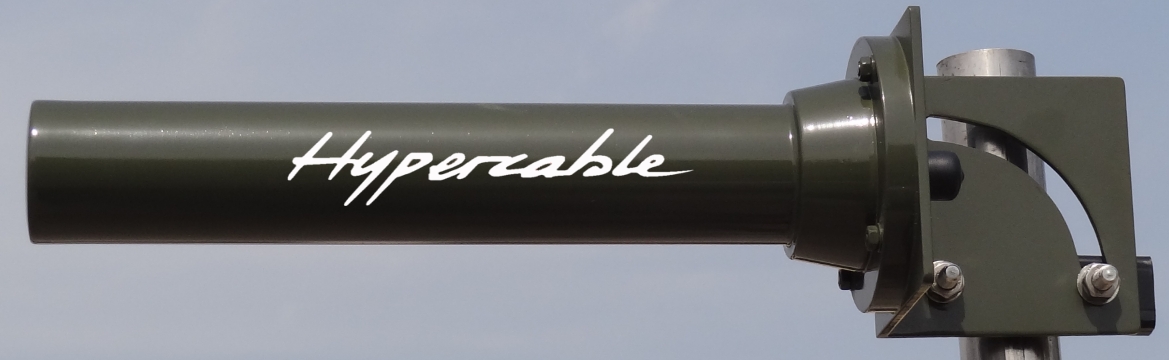

  • Antenne Hélice NATO RHCP ou LHCP 4.4-5.0 GHz gain 18 dBic 100 watts ( autres fréquences sur demande)

 antenna_helix_NATO_4.5Ghz
